常见问题
如何降低印制电路板的成本？
为什么要收取安装费？
贵公司制作PCB需要什么样的文件？
什么是 V -cut与 桥连？
你们是否对不同颜色的阻焊层（如蓝色、红色、黄色、黑色）收取额外费用？
我什么时候应该对我的电路板进行电气测试？
直卖网有斜面金手指吗？
NC Rout点是什么意思？
您是否已通过MIL SPEC 55110认证？
你们建立什么样的可接受标准？
为什么在订购更厚的铜时需要在铜之间留出更多空间？
什么是金手指？
我们致力于让您满意，如果您有任何问题，请立即联系您的销售人员。您可以在我们的网站上提出投诉；只有当您 100% 满意时，案件才会结束。此外，我们希望听到您对改进的任何建议。您还可以在http://www.pcbdirect.cn/zh/qca/warranty/index.html查看我们的保修政策。
对于订单2层样品订单，我们可以做8小时、1天和3天或5-7天发货（标准时间）。4-8层6天；10-12层12天。生产订单约10-12天
价格信息列在
http://www.pcbdirect.cn/zh/pcb-special-price.html
您可以使用谷歌搜索我们的公司，我们是非常受欢迎的在线PCB公司。 您还可以查看 http://myworld.ebay.com/tigeryesh. 我们在ebay上销售PCB板3-4年，我们的反馈是100%好评！
1、如何降低印制电路板的成本？
CB价格与尺寸、最小间隙、最小孔尺寸和层数有关。如果您只是获得最低价格，请尽可能简单地设计您的电路板。PCB的标准规格为：2层 1.6mm，FR4，1oz，有铅喷锡，孔尺寸>15mil，间隙>7mil，方形，无槽。 您还可以从我们的文档“印刷电路板的成本分析”中获取更多信息
3.你们公司制作PCB需要什么样的文件？
我们需要 Gerber 文件 274X 文件和 NC 钻孔文件来制作 PCB。
底部铜层；顶层铜层；内层1（多层）；内层2（用于多层）；丝印顶部;丝印底部（如果有）；顶部阻焊层和底部阻焊层；边框层（用来定义板子形状的层）。
4. 什么是V-CUT与桥连？
V-CUT可能更快更容易，但有局限性。只适用于方形, V形刻痕线只能从边到边。组装好后，可以使用有时称为披萨刀式去板机将刻痕凹槽切开，甚至可以根据设计以及组件焊盘与板边缘的接近程度将其折断。
标签布线可以处理奇怪的形状，但通常会在边缘留下小块或小块层压板，可能需要打磨掉。此外，大量的选项卡路由会在路由器上花费大量时间，并可能会增加您的成本。
如果供应商在内部进行评分并且电路板是方形的，那可能是最便宜的，但如果他们必须派人进行评分，则可能会增加成本。一些标签还钻有小孔，以帮助分开单个板，但同样，这会增加成本。如果您使用标签布线，请确保您制作的标签足够坚固，并制作一个可以处理的阵列，但不要太大以致于电路板无法分开。
5. 不同颜色的阻焊层，如蓝色、红色、黄色、黑色，是否收取额外费用？
量大不收取额外费用。小订单需额外支付20元，您可以查看http://www.pcbdirect.cn/zh/pcb-special-price.html了解更多信息。
6. 我应该什么时候对我的电路板进行电气测试？
直卖网对所有2层以上的板子进行免费测试。我们认为电气测试是PCB制造过程的重要组成部分，但在极少数情况下，客户可能会认为在特定情况下增加的费用是不合理的。只是为了适应这些情况，我们才将此过程作为一种选择。
- 我们的目标是让所有电路板都实现零缺陷，而电气测试是此质量流程的关键部分。虽然电气测试不会消除您收到的电路板上存在任何缺陷的可能性，但它会显着降低可能性。
- 订购电气测试时，直卖网将为裸板在材料和工艺方面的缺陷提供90天的保修期，自发货之日起。对于退回并经直卖网确认不符合订单规格和/或适用的质量和可接受性标准的任何裸板，我们将更换或发放信用证。除了裸板的价值外，我们不承担任何费用，包括但不限于组件、人工、业务中断和任何其他间接损害或损失。
10.你们建立什么样的可接受标准？
IPC-A-6011/6012最新修订版，根据IPC-A-600最新修订版进行检查：2类原型（标准规格）和2类生产（定制规格）。我们还可以制作需要符合IPC Class 3的电路板。
11.为什么在订购更厚的铜时需要在铜特征之间留出更多空间？
很高兴你问了！
印刷电路板上铜厚度的最常用计量单位是oz。但它有多厚？这是将1oz铜压平后的厚度并均匀地分布在一平方英尺的面积上。这等于1.37mil（千分之1.37英寸）。
大多数PCB均采用1oz铜厚制成。在直卖网，如果我们没有给出具体的规格，我们将在引用和构建您的设计时假设1oz。如果您确定您的设计需要的电流超过 1 oz可以承载的电流，则需要考虑增加铜的重量或增加走线的宽度。
当然，铜越厚，成本就越高，但肯定有必要这样做的时候。成本增加不仅是由于原材料成本，而且处理更厚的铜块需要更多时间，而且做起来有点棘手。蚀刻迹线之间的空间（气隙）比蚀刻与您的空间宽度相同的迹线更困难。
裸层压板
印刷电路板材料从层压板供应商处购买，两面均预覆铜。层压板看起来像一块实心的铜片。这种预覆层材料具有不同的层压板和铜厚度，因此可以构建具有不同厚度和成品铜重量的
成像
由于生产面板完全被铜覆盖，因此需要去除多余的铜以显示您的设计。为此，您的设计的1:1尺寸图像被绘制到胶片上。覆铜板涂有抗蚀刻材料，然后您的图像被转移到蚀刻抗蚀剂上。
蚀刻
接下来，将面板浸入化学浴中，只有面板的受保护区域会剩余铜。这就是铜之间的间距至关重要的地方。
蚀刻是一个减法过程，意味着去除多余的材料；因此，当化学溶液向裸露的层压板蚀刻时，无法阻止化学溶液去除迹线的侧面。
一旦化学物质开始向层压板蚀刻，它们也开始在抗蚀剂下方横向蚀刻。由于最靠近抗蚀剂的铜将暴露时间最长，因此这些区域将具有最多的横向蚀刻，从而导致铜特征的梯形形状。可以想象，铜越厚，溶液蚀刻到裸露的层压板所需的时间就越多。
在加工和设置您的订单期间要做的许多事情之一是略微增加铜的尺寸以补偿横向蚀刻。这种补偿将减少铜之间的间距。再加上需要在蚀刻剂中花费更长的时间，这就是为什么在较厚的铜板上元件之间需要更多空间的原因。如果元件靠得太近，则不可能在铜显着减少或完全蚀刻掉之前蚀刻到层压板。
金手指是印刷电路板边缘的镀金连接器。它们与手指相似，因为它们又长又窄。
为什么做金手指
G金接触面通常用于带有薄膜开关的电路板上，薄膜开关是工业、商业和消费产品的首选技术。当 PCB 将被重复安装和移除时，电镀金用于边缘连接器触点，或者更广为人知的：金手指。当需要将此板卡插入其他设备如主板、机箱等时，它是一种卡边连接器，也称为接合指，因为它需要在铜镍层上镀金。
黄金和厚度
电路板与其他电路板连接的连接器通常是镀金的。黄金是任何连接应用的理想选择，因为它是一种优良的导体，易于电镀并且极耐变色。
通常，手指由硬金或沉金制成。要求金厚度为5u"至15u"。 30u"到50u"也被很多客户选择，因为手指主要用于多次抽插.
手指上的孔
由您来定义金手指的长度并将此信息与制造商联系起来。我们不建议在手指区域打孔。如果手指区域有孔，最好是非镀孔。

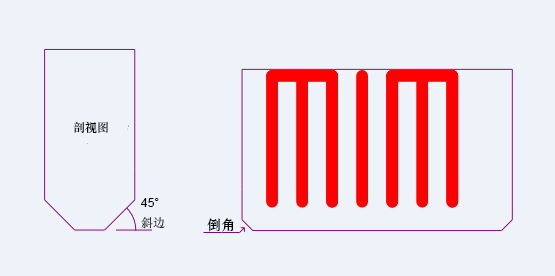

斜边和倒角
通常为了将PCB板顺利插入其他设备插槽，金手指需要斜切。
金手指斜角默认值：45 角。
倒角范围 20°?￠30°?￠45°
倒角深度： L
倒角深度公式 L=(D/2-T/2)/tgα
D：板厚(mm) T：剩余厚度(mm)
α：斜边角度 L：斜边深度(mm)
金手指/边缘连接器需要一些设计规则：
1、电镀区不能有阻焊层或丝印
2、拼板时，金手指总是从面板中心向外
3，除非另有说明，我们都做斜角金手指。除非客户指定，否则我们不会对焊指进行斜角处理。
