印制电路板成本分析(2.PCB成本分析))
2.PCB成本分析
从上面的分析可以看出,FR4是多层PCB中性价比最好的材料,与其他基材相比,可靠性要好得多。那么如果我们使用FR4材料,如何降低PCB的成本呢?
一种简单的方法是使用更便宜的低质量FR4材料。乍一看,如果板子的质量可以接受,这似乎是一种好方法,但在做出最终决定之前请三思。高品质的FR4材料,价格更高更稳定,后期控制PCB的质量会容易很多,尤其是在量产时更是如此。大型PCB制造商通常只使用高质量的FR4材料,因为这样更容易控制他们的产品质量。他们通过大批量生产来降低成本(比如说20,000平米/月)。高品质FR4大批量生产的价格不一定高于低质量 FR4 小批量生产的价格。
那为什么有些公司还在使用低质量的FR4材料呢?原因是这种PCB制造商通常规模较小,无法大批量生产以降低成本。为了在市场上生存,他们不得不降低成本。而对于样品来说,使用低质量的FR4是降低成本的一种非常有效的方法。在这种情况下,质量控制也不是问题。另外大的PCB厂商通常对做样品不感兴趣,所以小的PCB厂商在激烈的竞争中仍然可以谋生。在量产中,一些公司仍然使用低质量的FR4材料,但他们制作的板子的最终价格不一定会更低,因为他们的质量控制成本会增加,合格板子的百分比也会降低。
那么如果我们使用优质的FR4材料如何降低成本呢?在接下来的段落中,我们将给出一些数据来说明最终价格是如何得出的。

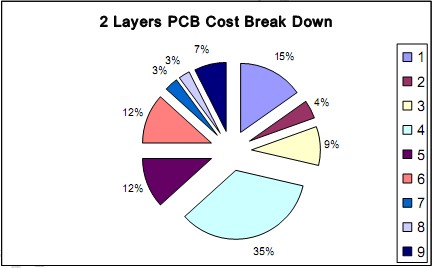

图1.2层PCB量产成本分解(PCB尺寸4.13X4.19inch, 40平米/order)
1.基材(FR4)2.化学材料 3.钻孔费 4.电镀和精加工 5.光刻 6.阻焊和丝印 7.测试和成型 8.管理成本 9利润
从图1所示的分析可以看出,量产中成本最高的是电镀和精加工35%,其次是FR4材料15%,阻焊和丝印12%,测试和成型12%。
所以降低2层PCB量产成本最有效的方法就是减少元件和过孔的数量,降低PCB的复杂度!
没有阻焊和丝印的2层PCB将降低12%左右的成本。 如果阻焊层和丝印使用较便宜的材料,价格可降低5%左右。

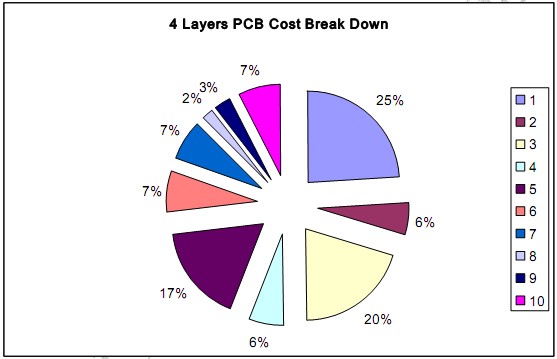

图2.4 层 PCB 量产成本分解(PCB尺寸7.08X6.65inch, 40平米/order) 1.基材(FR4)2.化学材料 3.内层 4.钻孔费 5.电镀和精加工 6.光刻 7.阻焊和丝印 8.测试和成型 9.管理成本 10.利润
从4层PCB的成本细分来看,成本变得比2层PCB复杂。这次材料成本最高(25%),其次是内层(20%),然后是电镀和精加工(17%)。
但是20%+17%还是远高于25%,所以再次降低PCB的复杂度是降低成本最有效的方法!
而且由于在多层PCB的批量生产中使用低质量的FR4会增加管理成本,因此最终价格不一定会降低。 最安全的方法是改用更便宜的阻焊和丝印材料,成本可以降低3%左右。
6-Layers、8-Layers......等其他多层PCB的成本也有类似的结果。
印制电路板成本分析
章节
1.PCB材料介绍
2.PCBS成本分析
3.结论
