PCB与PCBA的区别
PCB(Printed Circuit Board),中文名称为印制电路板,又称印刷线路板,是重要的电子部件,是电子元器件的支撑体,是电子元器件电气连接的载体。由于它是采用电子印刷术制作的,故被称为“印刷”电路板。PCBA(PCB Assembly)是指将PCB裸板进行元器件的贴装、插件并实现焊接的工艺过程。我们通常见到的电路板都是在 PCB 的基础上焊接了元器件,即 PCBA,pcb 则是“裸板”、“光板”。

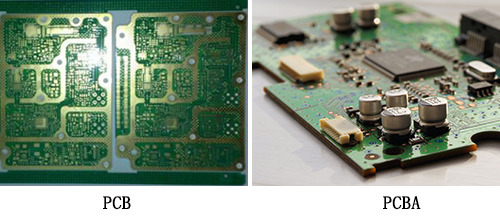

PCB与PCBA

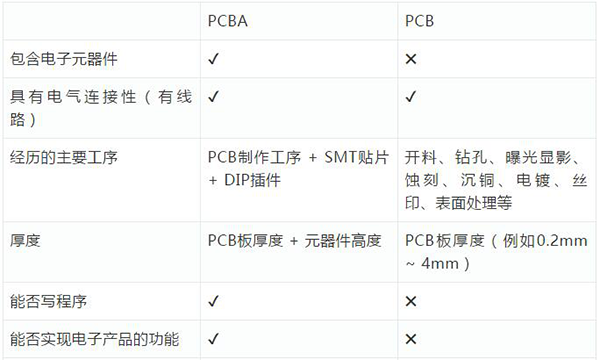

PCBA与PCB之间的区别可以详见下表:
从上面的介绍就可知道,PCBA泛指的是一个加工流程,也可以理解为成品线路板,也就PCB板上的工序都完成了后才能算PCBA。而PCB则指的是一块空的印刷线路板,上面没有零件。总的来说就是:PCBA是成品板;PCB是裸板。注:SMT和DIP都是在PCB板上集成零件的方式,其主要区别是SMT不需要在PCB上钻孔,在DIP需要将零件的PIN脚插入已经钻好的孔中。SMT(Surface Mounted Technology)表面贴装技术,主要利用贴装机是将一些微小型的零件贴装到PCB板上,其生产流程为:PCB板定位、印刷锡膏、贴装机贴装、过回焊炉和制成检验。DIP即“插件”,也就是在PCB版上插入零件,这是一些零件尺寸较大而且不适用于贴装技术时采用插件的形式集成零件。其主要生产流程为:贴背胶、插件、检验、过波峰焊、刷版和制成检验。
