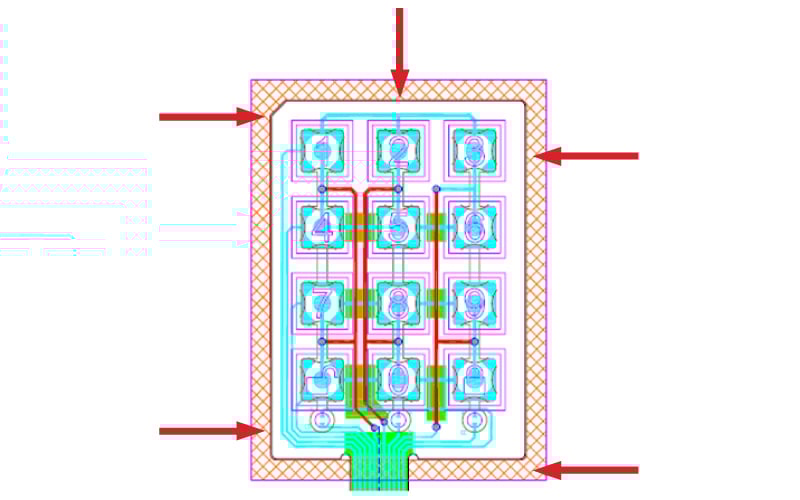

电路层及其功能 通常,薄膜开关的电路层由聚酯(PET)构成。丝网印刷的银导电墨水用作电路上的导电部件。如果需要可靠性更高的方案,也可以根据情况使用FPC电路使用蚀刻铜作为电路材料。 电路层可以安装表贴元件(如 LED 和/或电阻器)来使薄膜开关按预期工作。电路层还可以使任何按钮,按键和其他输入工具都可以在薄膜开关内正常工作。
连接器 ZIF 连接器是将薄膜开关与其母板进行电路连接的一种选择。这是最便宜(因此使用最广泛)的方法之一。这些连接器是用印刷导电墨水或蚀刻铜制成。然后将这些材料压合,类似用于柔性电路的工艺。ZIF 连接器上的引脚数与电路操作所需的开关数直接相关。每个引脚都会在相关的电气原理图上说明。
